Bông gòn tan chảy trong nước lạnh

Làm thế nào để tối ưu hóa khả năng hấp thụ nước và thoáng khí của bông nóng chảy nước lạnh ?

Là một vật liệu chức năng thân thiện với môi trường, bông tan chảy trong nước lạnh (chẳng hạn như bông hòa tan trong nước ba chiều PVA) được sử dụng rộng rãi trong thêu ba chiều, thêu rỗng và các lĩnh vực khác. Hiệu suất cốt lõi của nó - hút nước và thoáng khí, ảnh hưởng trực tiếp đến hiệu quả sử dụng và trải nghiệm của người dùng sản phẩm. Việc tối ưu hóa hai đặc tính này đòi hỏi phải bắt đầu từ nhiều khía cạnh như công thức nguyên liệu, quy trình sản xuất và công nghệ xử lý sau, đồng thời kết hợp các cải tiến có mục tiêu với nhu cầu của ngành.

Chiến lược tối ưu hóa hấp thụ nước

1. Điều chỉnh công thức nguyên liệu
Nguyên liệu chính của bông nóng chảy trong nước lạnh là rượu polyvinyl (PVA), và các nhóm hydroxyl trong chuỗi phân tử của nó mang lại tính ưa nước cho vật liệu. Khả năng hấp thụ nước có thể được cải thiện hơn nữa bằng các phương pháp sau:

• Giới thiệu các chất biến tính ưa nước : Bổ sung các loại nhựa hút nước như carboxymethyl cellulose (CMC) hoặc natri polyacrylate trong quá trình tổng hợp PVA để tăng mật độ nhóm hút nước của vật liệu thông qua liên kết ngang hóa học. Ví dụ, nhóm nghiên cứu và phát triển của Công ty TNHH Công nghệ Vật liệu Mới An Huy Haita đã tăng hơn 20% tỷ lệ hấp thụ nước của vật liệu bằng cách điều chỉnh tỷ lệ PVA với các chất biến tính.
• Điều chỉnh mức độ trùng hợp và rượu phân : Mức độ trùng hợp của PVA càng thấp thì độ linh động của chuỗi phân tử càng mạnh và tốc độ hấp thụ nước càng nhanh; và PVA được cồn hóa một phần (chẳng hạn như độ cồn 88%) ưa nước hơn sản phẩm được cồn hóa hoàn toàn (99%), vì nó giữ lại một số nhóm acetyl và tăng cường khả năng thâm nhập phân tử nước.

2. Thiết kế cấu trúc vật lý

• Xây dựng kết cấu xốp : Thông qua quá trình tạo bọt hoặc thêm các chất tạo lỗ chân lông (chẳng hạn như natri bicarbonate), các kênh vi xốp được hình thành bên trong vật liệu để tăng diện tích bề mặt riêng. Ví dụ, loại bông hòa tan trong nước ba chiều của Công ty TNHH Công nghệ Vật liệu Mới An Huy Haita sử dụng công nghệ tạo bọt khí áp suất cao nên các sản phẩm có độ dày 3 mm vẫn có thể hút nước nhanh chóng.
• Xử lý nhám bề mặt : Xử lý plasma hoặc khắc hóa học được thực hiện trên bề mặt màng để tạo thành cấu trúc lõm-lồi ở quy mô nano nhằm tăng cường hiệu ứng mao dẫn.

3. Tối ưu hóa tham số quy trình

• Kiểm soát nhiệt độ và tốc độ tạo màng : Trong dây chuyền sản xuất thổi màng, việc giảm nhiệt độ của trục làm mát có thể làm chậm tốc độ kết tinh và làm cho các phân tử PVA được sắp xếp lỏng lẻo hơn, từ đó cải thiện hiệu quả hấp thụ nước.
• Quá trình sau điều trị : Thông qua ủ trong nước hoặc xử lý nhiệt ướt, ứng suất bên trong được loại bỏ và hiệu suất trương nở của vật liệu được ổn định.

Chiến lược tối ưu hóa hơi thở

Khả năng thoáng khí là chìa khóa để tránh ngột ngạt và duy trì sự thoải mái khi mặc bông tan chảy trong nước lạnh trong các ứng dụng như thêu. Cần phải cân bằng tốc độ hòa tan và độ thoáng khí.

1. Công nghệ ghép và cán vật liệu

• Hợp chất màng vi mô : Vải không dệt màng PVA và axit polylactic (PLA) được kết hợp thông qua dây chuyền sản xuất màng phủ nóng chảy, và khả năng thoáng khí tự nhiên của PLA được sử dụng để tạo thành cấu trúc hai thành phần. Nhóm nghiên cứu và phát triển của Công ty TNHH Công nghệ Vật liệu Mới An Huy Haita đã phát triển lớp lót composite có khả năng thoáng khí cao và hòa tan trong nước ở nhiệt độ thấp thông qua công nghệ này.
• Thiết kế cấu trúc gradient : Quá trình thổi màng đồng đùn nhiều lớp được sử dụng để làm cho bề mặt vật liệu dày đặc (để đảm bảo độ bền) và lớp bên trong xốp (để cải thiện độ thoáng khí).

2. Đổi mới quy trình

• Công nghệ tạo lỗ chân lông kéo dãn : Màng được kéo căng hai chiều trong quá trình thổi hoặc đúc màng để tạo thành các vi lỗ xuyên thấu. Ví dụ, việc điều chỉnh các thông số độ căng của máy rạch có thể kiểm soát sự phân bố kích thước lỗ rỗng để tránh kích thước lỗ chân lông quá lớn ảnh hưởng đến hiệu suất hòa tan.
• Hỗ trợ bổ sung : Thêm các hạt có thể phân hủy như silica hoặc tinh bột và hòa tan các hạt bằng cách rửa sau khi vật liệu được hình thành, để lại một kênh thoáng khí.

3. Cải thiện khả năng thích ứng với môi trường

• Thiết kế đáp ứng nhiệt độ và độ ẩm : Bằng cách ghép các polyme nhạy nhiệt (chẳng hạn như poly N-isopropylacrylamide), vật liệu có thể duy trì tính thấm khí trong môi trường độ ẩm thấp và đẩy nhanh quá trình hòa tan ở độ ẩm cao. Loại sản phẩm này đặc biệt phù hợp với nhu cầu thêu thùa ở vùng có khí hậu ẩm ướt phía Nam.

Ứng dụng thực tế và trường hợp công nghiệp

Trong lĩnh vực thêu ba chiều, bông nóng chảy trong nước lạnh cần đáp ứng yêu cầu hòa tan nhanh ở nhiệt độ thấp (thường dưới 60°C) mà không để lại cặn. Bông hòa tan trong nước ba chiều PVA của An Huy Haita New Material Technology Co., Ltd. đạt được sự cân bằng hiệu suất theo các cách sau:

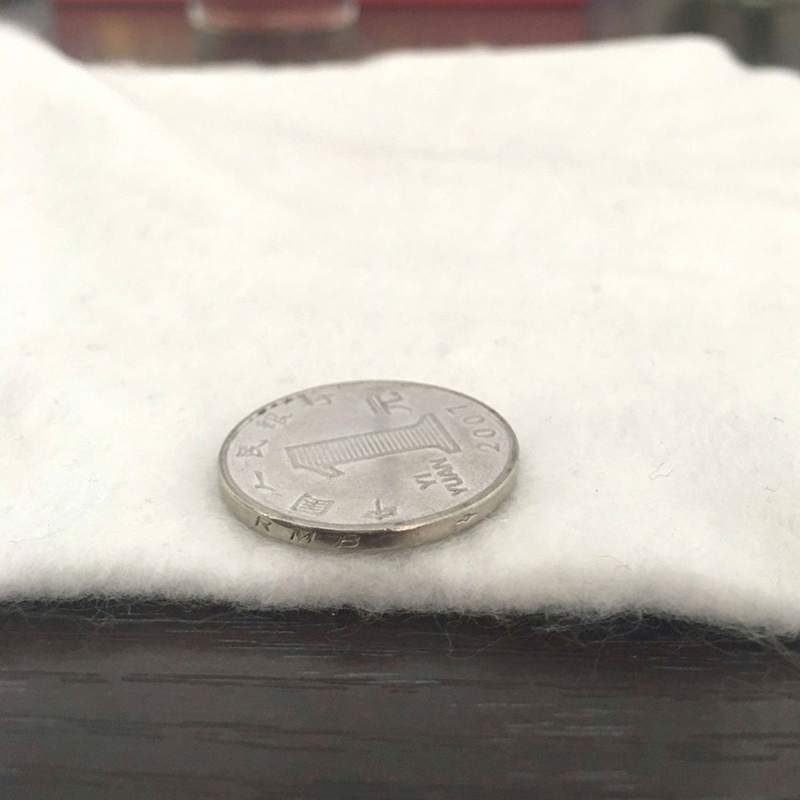

• Trọng lượng và độ dày tùy chỉnh : Theo các yêu cầu khác nhau về vải nền thêu, chúng tôi cung cấp các sản phẩm có độ dốc từ 200g/m2 (2mm) đến 400g/m2 (4mm), trong đó phiên bản 300g/m2 tối ưu hóa độ xốp và đạt độ thoáng khí 1500g/m2/24h (tiêu chuẩn JIS L1099), đồng thời duy trì độ hòa tan hoàn toàn trong vòng 30 giây.
• Tương thích môi trường : Đặc tính không màu và không mùi của vật liệu sau khi hòa tan là do sự kiểm soát chặt chẽ dư lượng chất xúc tác trong lò phản ứng bởi hệ thống kiểm soát vật liệu trung tâm để đảm bảo tuân thủ các yêu cầu của hệ thống chất lượng ISO9001.

Hướng phát triển trong tương lai

1. Sản xuất thông minh : Sử dụng hệ thống quản lý ERP để giám sát tỷ lệ nguyên liệu thô và các thông số quy trình trong thời gian thực, đồng thời điều chỉnh linh hoạt các chỉ số hấp thụ nước/độ thấm khí.
2. Sửa đổi dựa trên sinh học : Khám phá sự pha trộn của các polyme tự nhiên như chitosan hoặc natri alginate với PVA để cải thiện hơn nữa tốc độ phân hủy và sự thoải mái.
